兰州管桁架​的结构的受力特点

发布时间:2022-05-25 08:41人气:

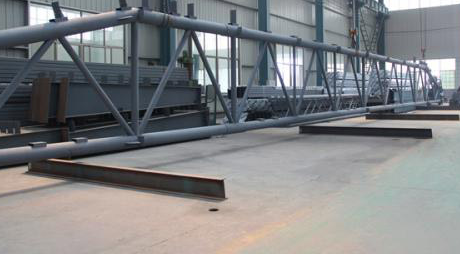

兰州钢结构加工钢管桁架结构的线条是很流畅的,可以更好的实现建筑设计的艺术追求,所以钢管桁架在建筑中得到广泛的应用。钢结构工程项目的空间弯扭管桁架结构,根据管桁架结构的特点、吊装设备的起重能力,划分为片状吊装单元。为减少高空散件的拼装工作量,桁架分为片单元在厂内拼装焊接成型,然后运至现场分片安装。

管桁架的结构的受力特点:空间三角形钢管桁架在受到竖向均布荷载作用的时候,表现出腹杆抗剪、弦杆抗弯的受力机理。弦杆轴力的主要影响因素是截面的高度,而竖面斜腹杆轴力的主要影响因素是竖面腹杆与竖直线的倾角。水平腹杆在竖向荷载作用下的受力较小,但是如果受到明显的扭矩作用的话,须考虑适当加大其截面尺寸。


管桁架静力计算。管桁架结构应经过位移、内力计算后进行杆件截面设计,如杆件截面需要调整应重新进行设计,使其满足设计要求。设计后,杆件不宜替换,如因备料困难等原因须进行杆件替换时,兰州钢结构加工厂家小编建议应根据截面及刚度等效的原则进行,被替换的杆件应不是结构的主要受力杆件且数量不宜过多(通常不超过全部杆件的5),否则应重新校核。分析管桁架结构因温度变化而产生的内力,可将温差引起的杆件固端反力作为等效荷载反向作用在杆件两端节点上,然后按有限元法分析。
