1定位测量
根据兰州钢结构加工厂设计资料,对基础的水平标高、轴线、柱间距进行复测。并且在基础顶面标明纵横两轴线的十字交叉线,作为安装立柱的定位基准。
2立柱安装
为消除立柱长度制造中的误差对立柱标高的影响,吊装前,从牛腿上平面向下量1m作为理论标高的截面,标出明显标记,用作调整立柱标高的基准。在立柱底板的上表面,标出通过立柱中心的纵横轴十字交叉线,用作立柱安装定位的基准。安装时将立柱上与基础上十字交叉线重合,先用水平仪以立柱上理论标高处的标记为准校正立柱的标高,然后用垫块垫实,拧紧地脚螺丝。再用两台经纬仪从两轴线方向校正立柱的垂直度,达到要求后使用双螺帽将螺栓拧紧。对于单根不稳定结构的立柱,可借助加风缆临时保护措施。对于设计有柱间支撑的立柱,可借助安装柱间支撑,以增强结构稳定性。
3吊车梁安装
吊车梁安装前,应对其进行检查,当变形不超限时才能安装。吊车梁单片吊装就位后应及时与牛腿用螺栓连接,并将梁上缘与柱之间的连接板连接,用水平仪和经伟仪照准调整,符合要求后将螺栓拧紧。

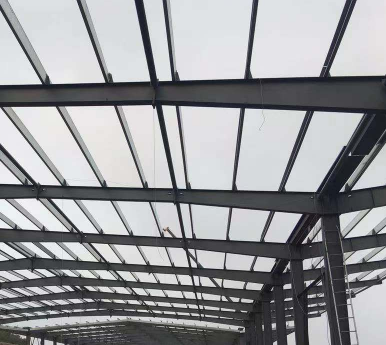

4屋面梁安装
屋面梁在地面拼装前应对构件进行检查,当构件变形不超限、高强度螺栓连接摩擦面没有泥沙等杂物并确认摩擦面平整、干燥时,方可在地面拼装。拼装时采用无油枕木将构件垫起,构件两侧用木杠支撑,以增强稳定性。屋面梁的拼装以两柱间作为一单元,单元拼接后要检验:
①梁的直线度;
②与其它构件(例如立柱)联结的螺栓孔的间距尺寸。调整检验达到要求后,拧紧高强度螺栓。
5附件安装
屋面檩条、墙檩条安装同时进行。檩条安装前,对构件的变形情况进行检查,在这里兰州钢结构加工厂小编建议如有超限进行处理,清除构件表面油污、泥沙等。将数根檩条作为一组,一起吊装,在一跨安装完毕后,检查檩条坡度。要求檩条的直线度控制在允许偏差范围内,否则利用连接螺栓(必要时加垫块)加以调整。
6复检调整、焊接、补漆
吊装完毕后对所有构件复检、调整,达到设计要求后,进行现场施焊,对构件油漆损坏处进行修补。
